Op-Amp - DC Offset

DC Offset é uma pequena tensão sobressalente contida nos op-amps (operational amplifiers), mesmo quando ligamos suas entradas em curto circuito, que em teoria - considerando op-amps ideiais -, a tensão de saída (Vo) deveria ser zero. Mas isso não acontece devido ao fato de não existiram op-amps ideais.

Para circuitos que não exigem um grande ganho de tensão diferencial - não confundir com ganho de tensão do op-amp - esta tensão sobressalente pode ser desprezada, visto seu valor é muito pequeno (~ 0 a 20 mV).

A solução usada para se remover ou diminuir esta tensão sobressalente é adicionar um circuito de compensação ao op-amp, como mostra a figura abaixo:

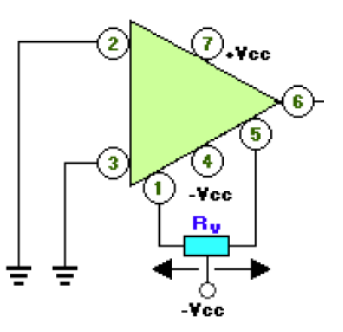

Figura: OP-Amp 741 com circuito de compensação da tensão sobressalente (DC Offset)



Nota: Os pinos 1 e 5 são as entradas OFFSET NULL do op-amp.








Fonte: Electronica-pt, Radio-electronics, Wikihow
